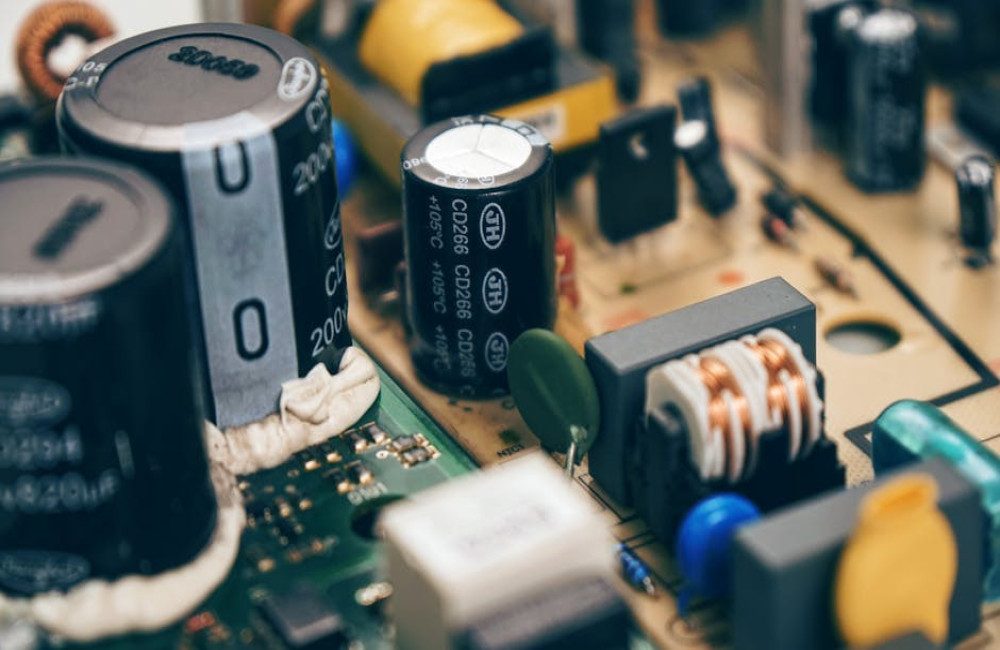

Wat is een condensator precies?
Een condensator is een elektronisch component dat elektrische lading kan opslaan. Je kunt hem vergelijken met een klein oplaadbaar reservoir voor energie. Een condensator bestaat meestal uit twee geleidende platen met daartussen een isolerend materiaal, het diëlektricum. Wanneer er spanning op de condensator wordt gezet, stapelen zich ladingen op de platen en ontstaat er een elektrisch veld. Dit maakt het mogelijk om tijdelijk energie op te slaan en later weer af te geven.
Belangrijke eigenschappen van een condensator
De belangrijkste eigenschap van een condensator is de capaciteit, uitgedrukt in farad. Deze waarde geeft aan hoeveel lading de condensator kan opslaan bij een bepaalde spanning. Een hoge capaciteit betekent meer opslag. Daarnaast zijn maximale werkspanning, tolerantie en lekstroom belangrijk. Deze bepalen hoe ver je een condensator veilig kunt belasten en hoe stabiel hij is in een schakeling. In praktijkschakelingen gebruik je vaak waardes in microfarad, nanofarad of picofarad.
Wat doet een condensator in een schakeling?
Condensatoren hebben verschillende rollen in elektronische schakelingen. Ze kunnen spanningspieken afvlakken, signalen filteren, tijdvertragingen creëren en zelfs een rol spelen in het omzetten van gelijkspanning naar wisselspanning en omgekeerd. Welke functie een condensator precies heeft, hangt vooral af van hoe hij is aangesloten in de schakeling en met welke andere componenten hij samenwerkt.
Ontkoppelen en spanningsstabilisatie
Een veelgebruikte toepassing is ontkoppeling bij voedingen. Een condensator wordt dicht bij een IC of ander gevoelig component geplaatst, parallel aan de voedingsspanning. Wanneer er een plotselinge stroompiek optreedt, kan de condensator kortstondig extra stroom leveren. Hierdoor blijft de voedingsspanning stabiel en worden storingen verminderd. Dit is vooral belangrijk bij digitale elektronica, waar snelle schakelmomenten tot ruis en spanningsdipjes kunnen leiden.
Filteren van signalen
In combinatie met weerstanden en spoelen kunnen condensatoren filters vormen. Denk aan laagdoorlaatfilters, hoogdoorlaatfilters en banddoorlaatfilters. Door de frequentieafhankelijke impedantie van een condensator laat een schakeling bepaalde frequenties wel door en andere juist niet. Dit wordt veel toegepast in audio-elektronica, voedingen en meetapparatuur om ruis en ongewenste frequenties te onderdrukken.
Tijdschakelingen en timing
Condensatoren worden ook gebruikt om tijdconstanten te bepalen. In een eenvoudige RC-schakeling bepaalt de combinatie van weerstand en condensator hoe snel een spanning oploopt of afvalt. Dit principe wordt gebruikt voor vertragingen, pulsvorming en oscillatoren. In veel timer-IC’s is een externe condensator nodig om de pulsduur of frequentie in te stellen, waardoor je de timing eenvoudig kunt aanpassen door de capaciteit te wijzigen.
Koppelen en ontkoppelen van wisselspanningen
Een andere belangrijke functie is het koppelen van wisselspanningen tussen trappen in een versterker, terwijl gelijkspanning wordt geblokkeerd. De condensator laat wisselspanningen door en houdt de gelijkspanning tegen, zodat de juiste werkpunten van transistoren of versterkertrappen behouden blijven. Hierdoor kunnen verschillende delen van een schakeling met elkaar communiceren zonder elkaars gelijkspanningsniveau te verstoren.
